Temporizadores

Descripción

La función Temporizadores permite retardar, prolongar y activar acciones durante un tiempo determinado. Las duraciones se pueden configurar mediante uno o dos valores de preselección en función de los tipos de temporizador.

Existen 11 tipos de temporizador:

               Función A: Trabajo, comando mantenido.

               Función a: Trabajo, salida/parada por impulsos.

              Función C: Reposo.

              Función B: Cambio; activacion de comando.

              Función W: Cambio; desactivacion de comando.

              Función D: Luz intermitente; comando mantenido síncrono.

              Función d:  Luz intermitente; salida/parada por impulsos.

              Función T: Totalizador trabajo.

              Función AC: A/C.

              Función L:  Luz intermitente; comnado mantenido asíncrono.

             Función l:  Luz intermitente; salida/parada por impulsos.

Para obtener la descripción de los diferentes tipos de temporizadores siga el enlace de mas arriba de cada uno de ellos.

El módulo lógico contiene 16 bloques de función temporizador, numerados de 1 a 9 y de A a G.


Cada bloque dispone de una entrada de puesta a cero, una entrada de función y una salida que permite saber si la temporización ha finalizado.

Acceso
Se puede acceder a esta funcióndesde la barra de funciones LD.

Utilización de bobinas

Se asocian dos bobinas a cada temporizador:

  • bobina TT:  Entrada de función,
  • bobina RC:  Entrada de puesta a cero,

A continuación, se describe la utilización de estas bobinas.

Entrada de función:

Símbolo de la bobina Entrada de función de un temporizador:
Cada tipo implica un funcionamiento particular que permite gestionar todos los casos posibles en una aplicación.

Entrada de puesta a cero:

Símbolo de la bobina Entrada de función de un temporizador:


La estimulación de la bobina tiene como fin poner a cero el valor actual del temporizador: el contacto T está desactivado y la función está lista para un nuevo ciclo de temporización.

NOTA: Esta bobina sólo es necesaria para los temporizadores de tipo salida/parada por impulso.

Utilización en contacto

El contacto asociado al temporizador indica si la temporización ha terminado.

Se podrá utilizar en el programa tantas veces como sea necesario. Puede utilizarse en función de los 2 modos siguientes: normalmente abierto o normalmente cerrado, que se describen a continuación.

Modo normalmente abierto:

Símbolo del contacto normalmente abierto asociado a un temporizador:
El contacto normalmente abierto corresponde a la utilización del estado directo de la salida del bloque de función Temporizador. Si esta salida está activa, el contacto será conductor.

Modo normalmente cerrado:

Símbolo del contacto normalmente cerrado asociado a un temporizador:
El contacto normalmente cerrado corresponde a la utilización del estado inverso (complemento lógico del estado directo) de la salida del bloque de función Temporizador. Si esta salida está activa, el contacto será no conductor.

Configuración desde la herramienta

Tipo de temporizador:


La elección se efectúa marcando la casilla deseada. El esquema de funcionamiento del temporizador aparece a continuación.

Unidad de tiempo:

El formato de la unidad de tiempo se realiza mediante un menú desplegable asociado.

Plazo:

Es necesario introducir los plazos en los campos asociados.

Remanencia:

Esta función permite realizar copias de seguridad del estado de los valores actuales del temporizador en caso de que se produzca un corte de alimentación.

Bloqueo:

El bloqueo prohíbe la modificación de los parámetros bloqueados desde el panel frontal del módulo lógico en el menú PARÁMETROS.

Configuración desde el panel frontal

Se puede acceder a la configuración del bloque durante la introducción de la línea de función o desde el menú PARÁMETROS si el bloque no se ha bloqueado con el candado.

Los parámetros necesarios son los siguientes:

  • tipo de temporizador,
  • valor de preselección,
  • unidad de tiempo,
  • bloqueo de parámetros,
  • remanencia.

Tipo de temporizador:

Este parámetro permite seleccionar el tipo de funcionamiento del temporizador entre los 11 tipos disponibles.

Cada tipo está representado por una letra:

  • A: trabajo, función mantenida.
  • a: trabajo, salida/parada por impulso.
  • C: reposo.
  • A/C: combinación de los tipos A y C.
  • B: cambio activación función: impulso calibrado en el flanco ascendente de la entrada de función.
  • W: cambio desactivación función: calibrado en el flanco descendente de la entrada de función.
  • D: luz intermitente; función mantenida, síncrono.
  • d: luz intermitente, salida/parada por impulso, síncrono.
  • L: luz intermitente; función mantenida, asíncrono.
  • l: luz intermitente, salida/parada por impulso, asíncrono.
  • T: totalizador de trabajo.

Valor de preselección:

En función del tipo de temporizador, pueden existir uno o dos valores de preselección:

  • Un sólo valor de preselección (tipos: A, a, C, B, W, D, d y T):
                                                                                                                                                          : retardo en la conexión o retardo en la desconexión en función del tipo.

  • Dos valores de preselección (tipos: A/C, L y l):

        : retardo en la conexión en el caso del tipo A/C; estado activo                                                        en el caso de las luces intermitentes L y l.

        : retardo en la desconexión en el caso del tipo A/C; estado inactivo                                                 en el caso de las luces intermitentes L y l.

Unidad de tiempo:

Es la unidad de tiempo del valor de preselección.

Existen cinco casos:

Unidad
Símbolo
Forma
Valor máximo
1/100 de segundo
  S
00.00 s
99.99 s
1/10 de segundo:
 S
000.0 s
999.9 s
minutos: segundo
 M:S
00 : 00
99 : 99
hora: minuto
 H:M
00 : 00
99 : 99

horas                                   H
Únicamente para el tipo T.
0000 h
9999 h

Bloqueo de parámetros:

Símbolo del parámetro Bloqueo de parámetros:



El bloqueo prohíbe la modificación de los parámetros desde el panel frontal del módulo lógico (menú PARÁMETROS).

Remanencia:

De forma predeterminada, si se produce un corte de la alimentación mientras está activo un bloque de función temporizador, la información sobre el tiempo transcurrido se perderá. Al volver la tensión de alimentación, el bloque de función temporizador se reinicia y queda listo para un nuevo ciclo de funcionamiento.

Si la aplicación lo exige, es posible memorizar el tiempo transcurrido antes del corte de la corriente mediante el parámetro Remanencia.

Símbolo del parámetro Remanencia:

Esta función permite realizar copias de seguridad del estado del temporizador y memoriza el tiempo transcurrido en caso de que se produzca un corte de alimentación.

Para activar la remanencia en la introducción Zelio, es necesario visualizar el símbolo en la pantalla de configuración.

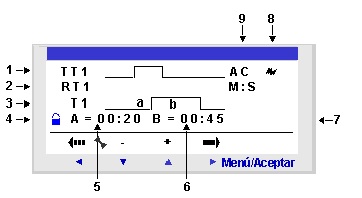

Imagenconfiguración de un contador desde el panel frontal del módulo lógico:


Descripción:

Indicación
Parámetro
Descripción
1
Entrada de función
Cronograma de la entrada de función.
2
Entrada de puesta a cero
Cronograma de la entrada de puesta a cero.
3
Salida del temporizador
Cronograma de la salida del temporizador.
4
Bloqueo de parámetros
Este parámetro permite bloquear los parámetros del contador. Cuando el bloque está bloqueado, el valor de preselección ya no aparecerá en el menú PARÁMETROS.
5
Retardo en la conexión
Retardo en la conexión del temporizador A/C.
6
Retardo en la desconexión
Retardo en la desconexión del temporizador A/C.
7
Unidad de tiempo
Unidad de tiempo del valor de preselección.
8
Remanencia
Copia de seguridad del estado del valor actual del contador en caso de que se produzca un corte de alimentación.
9
Tipo de temporizador
Tipo de temporizador utilizado.

Cronogramas

A continuación, se presentan los cronogramas que ilustran los diferentes comportamientos del bloque de función Temporizador, en función del tipo de temporizador seleccionado.

Trabajo, función mantenida (tipo A):


La imagen que aparece a continuación ilustra el funcionamiento del temporizador de tipo A:


Trabajo, salida/parada por impulso (tipo a):

La figura que aparece a continuación ilustra el funcionamiento del temporizador de tipo a:



NOTA: Cada impulso en la entrada TTx pone a cero el valor actual del temporizador.

Reposo (tipo C):

La figura que aparece a continuación ilustra el funcionamiento del temporizador de tipo C:

A/C: combinación de los tipos A y C.

La imagen que aparece a continuación ilustra el funcionamiento del temporizador de tipo A/C:

Cambio; activación función (tipo B):


La imagen que aparece a continuación ilustra el funcionamiento del temporizador de tipo B:

Cambio; desactivación función (tipo W):


La imagen que aparece a continuación ilustra el funcionamiento del temporizador de tipo W:

Luz intermitente; función mantenida, síncrono (tipo D):

La imagen que aparece a continuación ilustra el funcionamiento del temporizador de tipo D:

Luz intermitente; salida/parada por impulsos, síncrono (tipo d):

La figura que aparece a continuación ilustra el funcionamiento del temporizador de tipo d:

NOTA: Cada impulso en la entrada TTx pone a cero el valor actual del temporizador.

Luz intermitente; función mantenida, asíncrono (tipo L):

La imagen que aparece a continuación ilustra el funcionamiento del temporizador de tipo L:

Luz intermitente; salida/parada por impulsos, asíncrono (tipo l):

La figura que aparece a continuación ilustra el funcionamiento del temporizador de tipo l:

NOTA: cada impulso en la entrada TTx pone a cero el valor actual del temporizador.

Totalizador de trabajo (tipo T):


La figura que aparece a continuación ilustra el funcionamiento del temporizador de tipo T:

En el tipo de totalizador puede alcanzarse el valor de preselección:

  • de una sola vez: t,
  • en varias veces: t1 + t2 + ... + tn.

Modificación del modo de una bobina o de un contacto

Para modificar el estado de una bobina o de un contacto en la herramienta de programación, basta con colocar el ratón encima y realizar lo siguiente:

  • con ayuda del ratón: hacer clic con el botón derecho del ratón para que aparezca la lista de estados posibles (validar haciendo clic con el botón izquierdo),
  • con la barra espaciadora: aparecerán todos los estados posibles.

Para modificar el modo de utilización de una bobina o de un contacto desde el panel frontal del módulo lógico (con la ventana de programación en pantalla), basta con realizar lo siguiente:

  • colocarse sobre el símbolo que representa el modo de la bobina o sobre la letra del contacto,
  • proceder tal y como se expone en el párrafo Modificación de un elemento, para que aparezcan todos los modos posibles de una bobina o los tipos de contactos posibles (T para un contacto normalmente abierto, t para un contacto normalmente cerrado).

Inicialización

Estado de los contactos y de los valores actuales durante la inicialización del programa:

  • el modo normalmente abierto (estado directo) está inactivo,
  • el modo normalmente cerrado (estado inverso) está activo,
  • los valores actuales son nulos.


Temporizadores.

Comentario

En este apartado se muestra como seria la visualización de algunas funciones de la herramienta de programación de Zelio Soft 2,.

De a poco iremos avanzando dentro del mundo de los autómatas Zelio.

Espero que sea de vuestro agrado y si tienen consultas o dudas me gustaría saberlas, a la brevedad posible les estaré contestando.

Si quieren hacerme llegar sus sugerencias les agradaceria que me escribas al pie del blog en el espacio de comentario o suscribete al canal de YouTube y me haces llegar tu inquietud.

Si les interesa mas temas de programación de PLR de Zelio Soft 2 pinchen el enlace TEMARIO  o a través del canal de YouTube donde siempre estoy subiendo nuevos vídeos de programación o con enlaces a proyectos.
